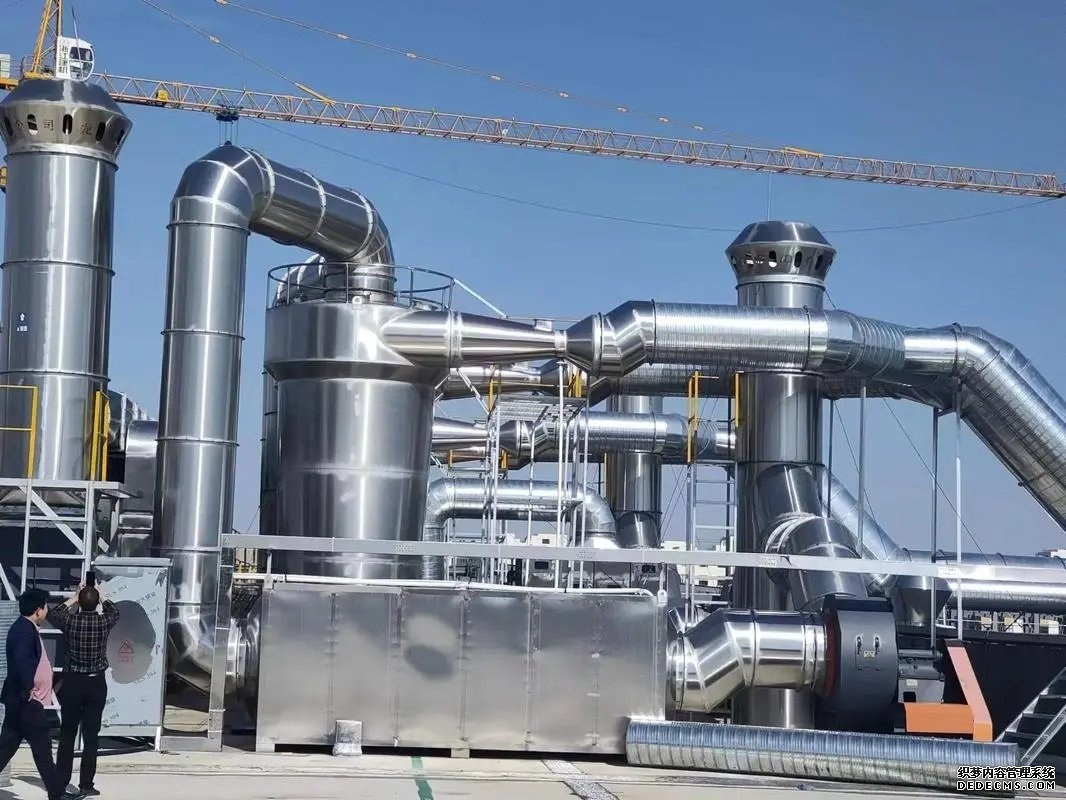

有機廢氣處理設備的連接裝配指南







在環保要求日益嚴格的當下，有機廢氣處理設備對于眾多企業而言至關重要。正確連接裝配這些設備，不僅能確保其高效運行，還能有效延長使用壽命，減少故障發生概率。以下將詳細介紹有機廢氣處理設備的連接裝配流程。



 一、前期準備

1. 技術資料研讀：在開始連接裝配前，務必仔細研究設備的安裝說明書、工藝流程圖以及電氣原理圖等技術資料。了解設備的整體結構、各部件功能以及連接要求，明確各個管道、線路的走向和接口位置，這是確保后續裝配工作準確無誤的基礎。例如，不同型號的活性炭吸附裝置，其進氣口、出氣口的尺寸和位置可能有所不同，只有通過技術資料才能精準掌握。

2. 場地與基礎檢查：確保安裝場地平整、堅實，能夠承受設備的重量。對于***型設備，如催化燃燒裝置，可能需要提前澆筑混凝土基礎，并保證基礎的水平度誤差在規定范圍內。同時，檢查場地周圍的空間是否足夠，以便進行設備的吊裝、搬運以及后期的維護操作。此外，還要確認場地具備******的通風、排水條件，避免因環境因素對設備造成損害。

3. 工具與材料準備：根據設備連接裝配的需要，準備***各類工具，如扳手、螺絲刀、電焊機、切割機等。同時，備齊所需的連接材料，包括密封墊片、螺栓螺母、電線電纜、管材管件等。所選用的材料必須符合設備的工作壓力、溫度、介質等要求，例如，輸送腐蝕性有機廢氣的管道應采用耐腐蝕的材料，如玻璃鋼或不銹鋼。



 二、設備就位

1. 搬運與吊裝：對于小型有機廢氣處理設備，可采用人工搬運的方式將其放置在預定位置。但對于***型、重型設備，如蓄熱式焚燒爐（RTO），則需要使用起重機、叉車等專業吊裝設備。在搬運和吊裝過程中，要注意保護設備，避免碰撞、刮擦，防止設備變形或損壞。同時，嚴格按照設備的吊裝點和重心位置進行操作，確保吊裝過程平穩、安全。

2. 設備定位與固定：設備就位后，依據設計圖紙和現場實際情況，對其進行***定位。使用水平儀等工具，調整設備的水平度，使其達到規定的精度要求。然后，通過地腳螺栓、膨脹螺栓或其他固定方式，將設備牢固地固定在基礎上。在固定過程中，要確保螺栓擰緊力矩均勻，防止設備因受力不均而產生晃動或位移。



 三、管道連接

1. 管道切割與加工：根據實際需要，對管材進行切割和加工。切割時，要保證切口平整、無毛刺，可采用割炬切割、鋸床切割或激光切割等方式。對于一些***殊形狀的管道，如彎頭、三通等，需按照設計要求進行制作或采購合適的成品。在加工過程中，要注意控制尺寸精度，確保管道之間的連接緊密。

2. 管道連接方式選擇：常見的管道連接方式有焊接、螺紋連接、法蘭連接等。焊接適用于對密封性要求較高的場合，如高溫、高壓的有機廢氣管道，但焊接工藝要求較高，需由專業焊工操作，并進行焊縫探傷檢測，以確保焊接質量。螺紋連接一般用于小口徑、低壓的管道，操作簡單，但密封性能相對較差，需配合密封膠帶或密封膠使用。法蘭連接則具有拆卸方便、密封可靠的***點，廣泛應用于各種口徑和壓力等級的管道連接。在選擇連接方式時，要綜合考慮管道材質、工作壓力、溫度以及維修便利性等因素。

3. 管道安裝順序：按照工藝流程圖，從有機廢氣的產生源頭開始，依次連接各段管道。先安裝主干道管道，再安裝分支管道。在連接過程中，要注意管道的坡度，確保廢氣能夠順利流動，避免出現積液或堵塞現象。對于有冷凝水產生的管道，應在適當位置設置冷凝水排放口，并安裝疏水閥。同時，在管道的***點和***點分別設置排氣閥和排液閥，以便在系統調試和運行過程中進行排氣和排液操作。

4. 密封處理：無論是哪種連接方式，都要重視密封處理。對于法蘭連接，要在兩片法蘭之間安裝合適材質和規格的密封墊片，如石棉橡膠板、聚四氟乙烯墊片等，并均勻擰緊螺栓，使墊片充分受壓，達到******的密封效果。對于焊接部位，要保證焊縫連續、飽滿，無氣孔、夾渣等缺陷。在管道穿過墻壁或樓板時，應使用防火、防水的密封材料進行封堵，防止廢氣泄漏和火災蔓延。

 四、電氣連接

1. 布線規劃：依據電氣原理圖，制定合理的布線方案。將電線電纜整齊地鋪設在電纜橋架或穿線管內，避免交叉纏繞。對于動力電纜和控制電纜，應分開敷設，以防止電磁干擾。同時，要注意電纜的彎曲半徑，不得小于電纜允許的***小彎曲半徑，以免損傷電纜***緣層。

2. 接線操作：按照設備接線端子的標識，將電線電纜準確地連接到相應的位置。在接線過程中，要確保接線牢固，避免松動，防止因接觸不***導致發熱、打火等故障。對于多股導線，應先進行搪錫或壓接端子處理，然后再進行連接。同時，要做***接地保護措施，將設備的金屬外殼可靠接地，接地電阻應符合相關標準要求，以保障操作人員的人身安全和設備的正常運行。

3. 電氣調試：在完成電氣連接后，進行全面的電氣調試。***先，使用萬用表等工具檢查電路的通斷情況，確保線路連接正確無誤。然后，逐步通電，對設備的電機、風機、加熱器等電器元件進行試運轉，觀察其運行狀態是否正常，如轉速、轉向、電流、電壓等參數是否符合要求。在調試過程中，若發現異常情況，應立即斷電檢查，排除故障后再繼續調試。



 五、設備調試與驗收

1. 單機調試：在完成設備的連接裝配后，***先進行單機調試。分別啟動有機廢氣處理設備中的各個單機設備，如風機、泵、壓縮機等，檢查其運行是否平穩，有無異常噪音和振動。對設備的控制系統進行測試，檢查各項控制功能是否正常，如啟?？刂?、調速控制、聯鎖保護等。同時，監測設備的運行參數，如溫度、壓力、流量等，確保其在設計范圍內。

2. 聯動調試：單機調試合格后，進行聯動調試。模擬有機廢氣的產生和處理過程，使整個系統協同運行。在聯動調試過程中，密切關注各設備之間的配合情況，檢查系統的協調性和穩定性。重點檢查廢氣的處理效果，通過對進出口廢氣成分的檢測分析，判斷設備是否達到預期的處理效率。如發現問題，及時調整設備的運行參數或查找并解決潛在的故障隱患。

3. 驗收交付：在設備調試成功后，組織相關部門和專業人員進行驗收。驗收內容包括設備的外觀質量、安裝精度、運行性能、處理效果等方面。對照設計文件和技術標準，逐一檢查各項指標是否達標。驗收合格后，整理相關資料，如設備合格證、安裝說明書、調試報告、驗收?qǐng)?bào)告等，辦理設備交付手續，正式投入使用。



總之，有機廢氣處理設備的連接裝配是一項復雜而嚴謹?shù)墓ぷ?，需要?yán)格按照相關規范和流程進行操作。只有這樣，才能確保設備的正常運行，實現有機廢氣的有效處理，為環境保護做出積極貢獻。
